Drehmomentwandler

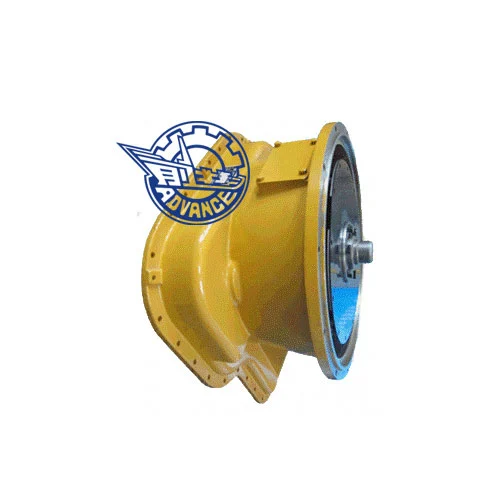

4WY335 Doppel-Turbinen-Drehmomentwandler

4WY335 Hydraulischer Drehmomentwandler ist ein Hydraulikwandler mit vier Elementen mit zwei Turbinen, einem kreisförmigen Kreisdurchmesser 335, der direkt mit Motor und Flanschausgang angeschlossen ist. Es ist der Eingangsteil der ZL50 -Übertragung.

Hauptdaten

Stalldrehmomentverhältnis K0:4. 119

Effizienz am ersten hohen Effizienzpunkt:0. 844

Effizienz bei zweiter hoher Effizienzstelle:0. 793

Nominales Moment bei Zero-Geschwindigkeitsbedingung:151. 25nm

Nominalem Moment bei der ersten hohen Effizienzbedingung:143. 6nm

Nominales Moment bei zweiter hoher Effizienzbedingung:116. 99nm

Wandlerdruck am Einlass:0. 4-0. 5mpa

Konverterdruck am Auslass:0. 2-0. 3b

Anwendungen

4WY335 Hydraulischer Drehmomentwandler zusammen mit der ZL50 -Getriebe wird im 5 -t -Lader weit verbreitet.

YJ315x Drehmomentwandler

Der YJ315X-Drehmomentwandler ist ein Hydraulikumwandler mit drei Elementen, der kreisförmige Kreisdurchmesser 315, der direkt mit Motor, Flanschausgang und drei Zapfenanschlüssen verbunden ist.

Hauptdaten

Anwendungen

Der YJ315X -Drehmomentwandler wird in ZL30 -Lader häufig verwendet.

YJ380 Drehmomentwandler

Der YJ380-Drehmomentwandler ist ein Hydraulikwandler mit drei Elementen, kreisförmiger Kreisdurchmesser 380, der direkt mit Motor, Flanschausgang und drei Zapfenanschlüssen verbunden ist.

Hauptdaten

Anwendungen

Der Drehmomentwandler von YJ380 wird in TY165 Bulldozer häufig verwendet.

YJ409 Drehmomentwandler

Der YJ409-Drehmomentwandler ist ein Hydraulikwandler mit drei Elementen, kreisförmiger Kreisdurchmesser 409, der direkt mit Motor, Flanschausgang und drei Zapfen angeschlossen ist.

Hauptdaten

Anwendungen

Der Drehmomentwandler von YJ409 wird in TY220 Bulldozer häufig verwendet.

YJ450 Hydraulischer Drehmomentwandler

YJ450 ist ein einzelner einstufiger einphasiger Zentripetal-Turbinen-Hydraulik-Drehmomentwandler, der aus Energieumwandlelementen, Leistungsdrehelementen, festen Stützelementen, hydraulischen Komponenten und anderen Zubehör besteht.

Hauptdaten

Effektiver Durchmesser des kreisförmigen Kreises D = 450 mm

Drehmomentwandlerkoeffizient unter Nulldrehzahl

Zustand:K0 = 2. 32 ± 5%

Nennmoment unter Null -Geschwindigkeitszustand:Mbg0 = 178 ± 5 (n. M)

Maximale Effizienz:η max = 0. 85 Das Drehmomentwandlerverhältnis der Arbeitspumpe

und die variable Geschwindigkeitspumpe lautet:I = -1

Anwendungen

YJ450 Hydraulischer Drehmomentwandler mit DBA500, der hauptsächlich zum Schienenverkehr und 50 -Tonnen -Minenklässler verwendet wird.

YJ280 Drehmomentwandler

Der YJ280-Hydraulik-Drehmomentwandler ist ein hydraulischer Drehmomentwandler mit drei Elementen mit einem kreisförmigen Durchmesser von 280. Sie ist direkt an den Motor angeschlossen, verfügt über einen Flanschausgang und ist mit drei Netzteilanschlüssen ausgestattet.

Haupttechnische Parameter

YJ290 Drehmomentwandler

Der YJ290 Hydraulische Drehmomentwandler ist ein hydraulischer Drehmomentwandler mit drei Elementen. Der Durchmesser seines Kreislaufkreises beträgt 290. Er ist direkt mit dem Motor angeschlossen, mit einem Flanschausgang und mit drei Steckdosen-Start-Anschlüssen ausgestattet.

Haupttechnische Parameter

Produktanwendung

Der YJ290 Hydraulische Drehmomentwandler wird in ZL16- und ZL18 -Ladern häufig verwendet.

Drehmomentwandlerprodukte
