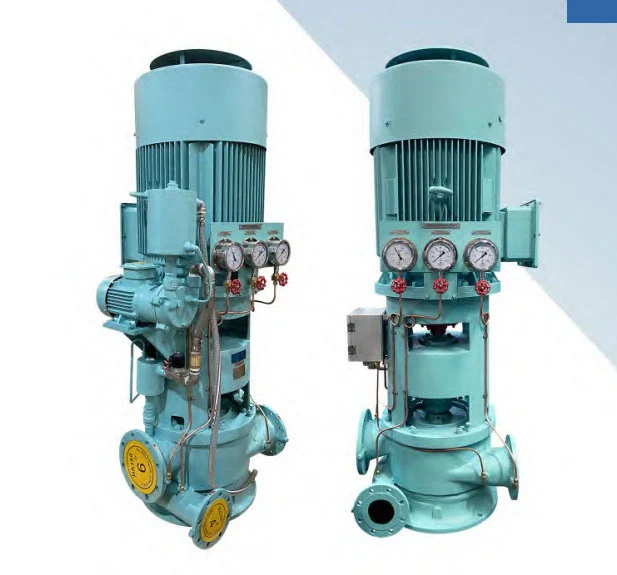

Die CLN Marine vertikale Doppel-Outlet-Zentrifugalpumpe unterscheidet sich von üblichen Doppelstufepumpen. Neben dem Outlet der zweiten Stufe gibt es in der ersten Stufe eine Vielfalt. Als allgemeine Pumpe ist es für Schiffe sehr geeignet und wird normalerweise unter folgenden Bedingungen verwendet:
Leistungsparameter Wenn die Leistungsfrequenz 50 Hz beträgt
| Typ | (50 Hz 3 φ 380 V) Haupttechnischer Hauptparameter | Motor Typ Power KW | Gewicht Kg |
||||
| Kapazität M3/h |
Kopf m |
Geschwindigkeit R/min | NPSHR m |
||||
| CLN80-340/2A | 51/51 | 29,5/65 | 1480 | 2.8 | Y180L-4H | 22 | 510 |
| CLN80-340/2C | 116/58 | 24/61 | 1480 | 3.4 | Y200L-4H | 30 | 525 |
| CLN80-340/2d | 112/54 | 15/51.5 | 1480 | 4.3 | Y180m-4h | 18.5 | 520 |
| CLN80-340/2E | 141/62 | 25.5/59 | 1480 | 4.2 | Y200L-4H | 30 | 530 |
| CLN100-380/2A | 95/91 | 36.5/86 | 1480 | 4.1 | Y225M-4H | 45 | 786 |
| CLN100-380/2C | 149/95 | 27.5/77 | 1480 | 3.7 | Y225M-4H | 45 | 781 |
| CLN100-380/2d | 141/95 | 16.5/60.5 | 1480 | 3.6 | Y225S-4H | 37 | 740 |
| CLN100-380/2E | 199/99 | 23.5/69.5 | 1480 | 4.2 | Y225M-4H | 45 | 775 |
| CLN125-380/2A | 124/120 | 33,5/77 | 1480 | 4.0 | Y250M-4H | 55 | 915 |
| CLN125-380/2C | 215/120 | 23.5/65 | 1480 | 4.2 | Y225M-4H | 45 | 828 |
| CLN125-380/2d | 199/108 | 17/60.5 | 1480 | 4.2 | Y225S-4H | 37 | 795 |
| CLN125-380/2E | 257/124 | 24/68,5 | 1480 | 3.5 | Y250M-4H | 55 | 925 |
| CLN125-380/2F | 190/80 | 40/80 | 1480 | 4.2 | Y280S-4H | 75 | |
| CLN150-380/2A | 199/182 | 33/79 | 1480 | 5.1 | Y280S-4H | 75 | 1082 |
| CLN150-380/2C | 348/174 | 22/71.5 | 1480 | 4.9 | Y280S-4H | 75 | 1078 |
| CLN150-380/2d | 265/166 | 14.5/62 | 1480 | 4.2 | Y250M-4H | 55 | 902 |
| CLN150-380/2E | 389/182 | 22/70 | 1480 | 4.6 | Y280S-4H | 75 | 1080 |
| CLN150-380/2F | 400/200 | 40/90 | 1480 | 5 | Y315S-4H | 110 | |
| CLN150-380/2G | 210/25 | 170/110 | 1480 | 5 | Y315S-4H | 110 | |
Leistungsparameter Wenn die Leistungsfrequenz 60 Hz beträgt
| Typ | (50 Hz 3 φ 380 V) Haupttechnischer Hauptparameter | Motor Typ Power KW | Gewicht Kg |
||||
| Kapazität M3/h |
Kopf m |
Geschwindigkeit R/min | NPSHR m |
||||
| CLN80-340/2A | 60/62 | 43/95 | 1780 | 3.2 | Y225S-4H | 37 | 710 |
| CLN80-340/2C | 140/70 | 35/89 | 1780 | 4.0 | Y225S-4H | 37 | 710 |
| CLN80-340/2d | 135/65 | 22/75 | 1780 | 5.3 | Y200L-4H | 30 | 640 |
| CLN80-340/2E | 170/75 | 37/86 | 1780 | 5.2 | Y225S-4H | 37 | 710 |
| CLN100-380/2A | 115/110 | 53/125 | 1780 | 5.1 | Y280S-4H | 75 | 970 |
| CLN100-380/2C | 180/115 | 40/112 | 1780 | 4.5 | Y280S-4H | 75 | 970 |
| CLN100-380/2d | 170/115 | 24/88 | 1780 | 4.4 | Y250M-4H | 55 | 885 |
| CLN100-380/2E | 240/120 | 34/101 | 1780 | 5.2 | Y280S-4H | 75 | 970 |
| CLN125-380/2A | 150/145 | 49/112 | 1780 | 5 | Y280m-4h | 90 | 1050 |
| CLN125-380/2C | 260/145 | 34/95 | 1780 | 5.2 | Y280S-4H | 75 | 1010 |
| CLN125-380/2d | 240/130 | 25/88 | 1780 | 5.2 | Y280S-4H | 75 | 1010 |
| CLN125-380/2E | 310/150 | 35/100 | 1780 | 4.2 | Y280m-4h | 90 | 1050 |
| CLN125-380/2F | 228/96 | 56/113 | 1780 | 5.2 | Y315S-4H | 110 | |
| CLN150-380/2A | 240/220 | 48/115 | 1780 | 6.6 | Y315m-4h | 132 | |
| CLN150-380/2C | 420/210 | 32/104 | 1780 | 6.2 | Y315m-4h | 132 | |
| CLN150-380/2d | 320/200 | 21/90 | 1780 | 6 | Y280m-4h | 90 | 1130 |
| CLN150-380/2E | 470/220 | 32/102 | 1780 | 5.8 | Y315S-4H | 110 | |
| CLN150-380/2F | 480/240 | 58/130 | 1780 | 7 | Y315L2-4H | 200 | |
| CLN150-380/2G | 240/204 | 35/156 | 1780 | 6 | Y315L1-4H | 185 | |
