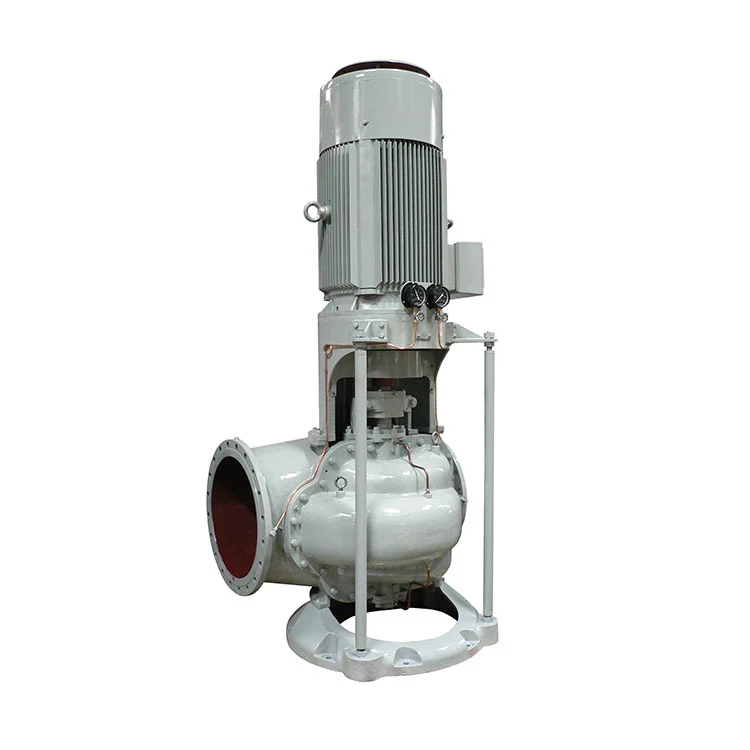

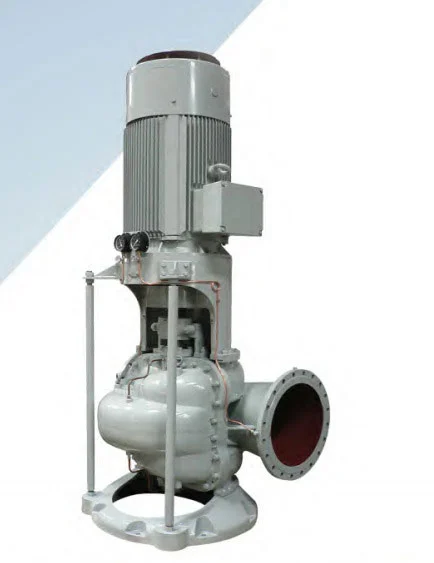

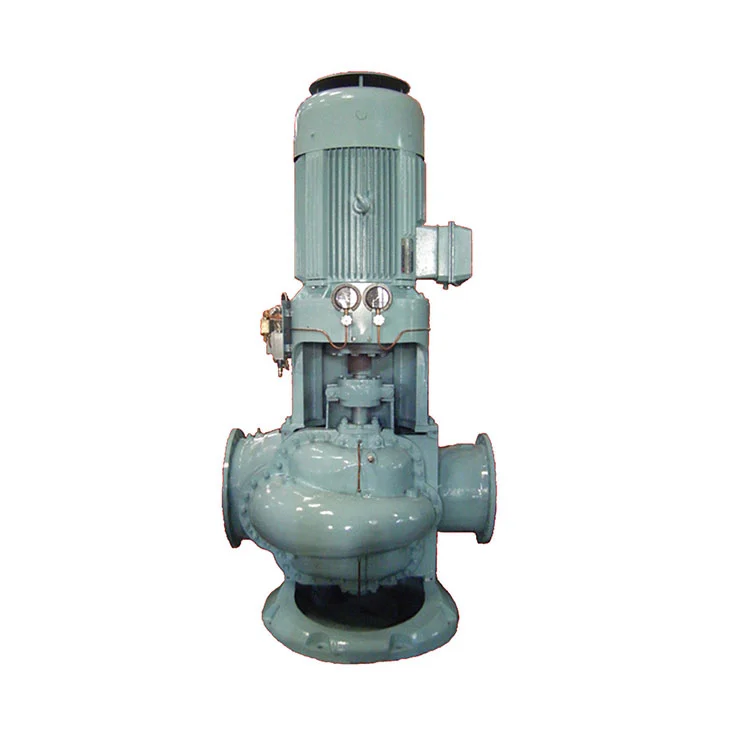

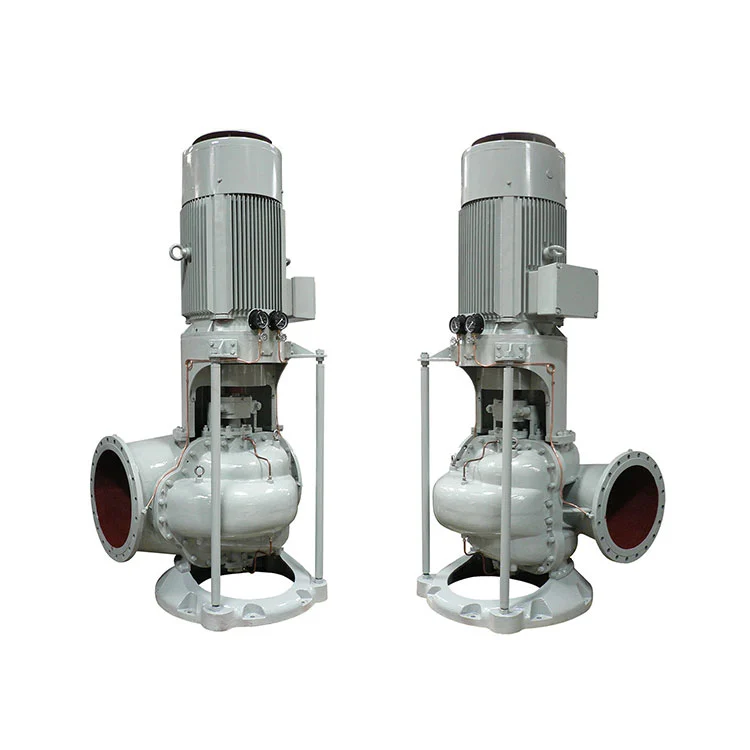

Die Temperatur des transportierten Mediums sollte 80 ° C nicht überschreiten. Die mittlere Zentrifugalpumpe der vertikalen CSL-Marine-Doppelsteigerung ist für die Wasserversorgung und -entwässerung in Fabriken, Minen, Städten und Kraftwerken sowie für landwirtschaftliche Hochwasserschutz- und Bewässerungsprojekte geeignet. Optional kann ein AELC-Selbstprimergerät auf Anfrage der Benutzer zu zusätzlichen Kosten installiert werden, um die Selbstdarstellung zu ermöglichen.

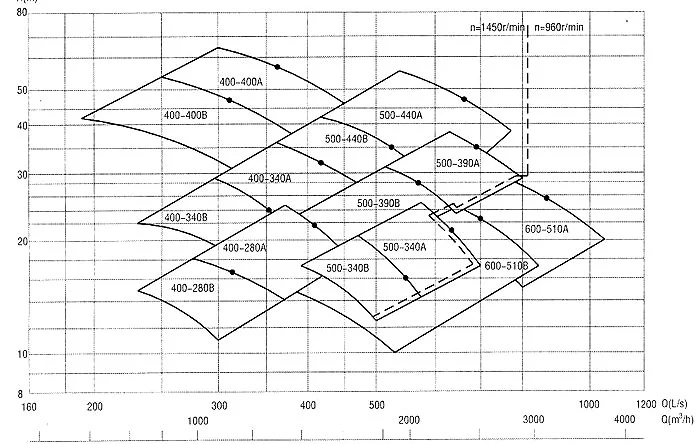

Modellreihe bei 50 Hz Drehzahl n = 1480r/min h (m)

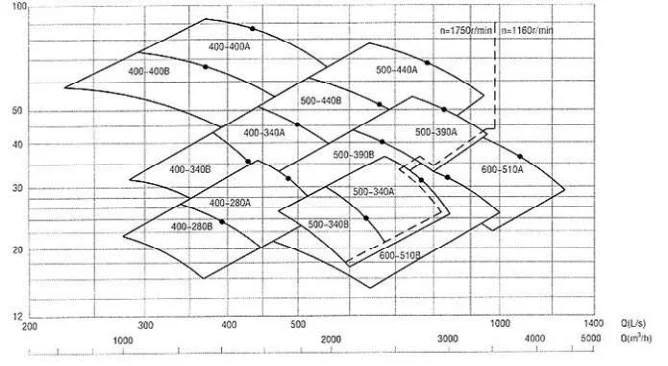

Modellreihe bei 60 Hz Drehzahl n = 1780r/min h (m)
Leistungsparameter Wenn die Leistungsfrequenz 50 Hz beträgt
| Typ | (50 Hz 3 φ 380 V) Haupttechnischer Hauptparameter | Motor Typ Power KW | Gewicht Kg |
|||||
| Kapazität M3/h |
Kopf m |
Geschwindigkeit R/min | NPSHR m |
Wellenleistung KW |
||||
| CSL300-350A | 700 | 35 | 1480 | 3.5 | Y315S-4H | 110 | ||
| CSL400-280b | 1118 | 16 | 1480 | 5.1 | 63.3 | Y280S-4H | 75 | |
| CSL400-280A | 1450 | 22 | 1480 | 7 | 108.6 | Y315m-4h | 132 | |
| CSL400-340B | 1284 | 23.5 | 1480 | 5.5 | 102.7 | Y315m-4h | 132 | |
| CSL400-340A | 1491 | 31.5 | 1480 | 6.8 | 156.0 | Y315L2-4H | 200 | |
| CSL400-400B | 1118 | 47.4 | 1480 | 5.5 | 171.9 | Y315L2-4H | 200 | |
| CSL400-400A | 1284 | 58 | 1480 | 6 | 238.6 | Y355L1-4H | 280 | |
| CSL400-420 | 1200 | 30 | 1190 | 3.5 | Y35M1-6H | 160 | ||
| CSL500-340X | 1700 | 14 | 1480 | 7 | 85.3 | Y315S-4H | 110 | |
| CSL500-340b | 1906 | 16.5 | 1480 | 7 | 109.8 | Y315m-4h | 132 | |
| CSL500-340A | 2237 | 21 | 1480 | 7 | 164 | Y315L2-4H | 200 | |
| CSL500-390b | 2028 | 27.5 | 1480 | 8.6 | 180.8 | Y315L2-4H | 200 | |
| CSL500-390A | 2485 | 34 | 1480 | 6.7 | 277.2 | Y355L2-4H | 315 | |
| CSL500-440b | 1990 | 34 | 1480 | 6.3 | 219.3 | Y355M2-4H | 250 | |
| CSL500-440A | 2485 | 47 | 1480 | 7.2 | 349.4 | Y355M1-4H | 220 | |
| CSL600-420A | 2250 | 15 | 980 | 6.5 | 112 | Y315L2-6H | 132 | |
| CSL600-510b | 2473 | 22 | 980 | 4.7 | 172.3 | Y355L1-6H | 315 | |
| CSL600-510A | 3146 | 24.7 | 980 | 4.7 | 249 | 280 | ||
Leistungsparameter Wenn die Leistungsfrequenz 60 Hz beträgt
| Typ | (60 Hz 3 φ 440 V) Haupttechnischer Hauptparameter | Motor Typ Power KW | Gewicht Kg |
|||||
| Kapazität M3/h |
Kopf m |
Geschwindigkeit R/min | NPSHR m |
Wellenleistung KW |
||||
| CSL1300-350A | 840 | 50 | 1780 | 5 | 112.2 | Y315 L1-4H | 160 | |
| CSL1400-280b | 1350 | 23.5 | 1780 | 7.2 | 112.2 | Y315m-4h | 132 | |
| CSL1400-280A | 1750 | 32 | 1780 | 10 | 190.7 | Y355M1-4H | 220 | |
| CSL1400-340B | 1550 | 34.5 | 1780 | 7.8 | 182 | Y355M1-4H | 220 | |
| CSL1400-340A | 1800 | 46 | 1780 | 9.7 | 275 | Y355L2-4H | ||
| CSL1400-400b | 1350 | 69 | 1780 | 7.8 | 302 | 360 | ||
| CSL1400-400A | 1550 | 84 | 1780 | 8.5 | 417.1 | 460 | ||
| CSL1500-340X | 2040 | 20 | 1780 | 10 | 146.3 | Y315L2-4H | 200 | |
| CSL1500-340B | 2300 | 24 | 1780 | 10 | 192.7 | Y355M2-4H | 250 | |
| CSL1500-340A | 2700 | 31 | 1780 | 10 | 292.2 | 360 | ||
| CSL1500-390b | 2448 | 40 | 1780 | 12.3 | 317.5 | 360 | ||
| CSL1500-390A | 3000 | 50 | 1780 | 9.5 | 492.2 | 550 | ||
| CSL1500-440b | 2400 | 50 | 1780 | 9 | 389.1 | 460 | ||
| CSL1500-440A | 2800 | 68 | 1780 | 10.2 | 610 | 680 | ||
| CSL1600-420A | 2700 | 22 | 1190 | 8.5 | 198 | Y355L1-6H | 250 | 3470 |
| CSL1600-510b | 2988 | 32 | 1190 | 6.6 | 302.8 | 360 | ||
| CSL1600-510A | 3800 | 36 | 1190 | 6.7 | 438.3 | 500 | ||
