AWG180 Hydraulische Übertragung wird von HAGG auf der Grundlage der Standard -WG180 -Übertragung aktualisiert. Am Max kann es 6 vorwärts und 3 umgekehrt realisieren. Es ist für Baumaschinen wie Lader, Grader, Offroad-Fahrzeuge usw. geeignet.
Hauptdaten
Max Motorleistung:190 kW
Maximale Motordrehzahl:2600R/min
MAX -Ausgangsdrehmoment der Turbinenwelle:1450n. M
Mittelstrecke:555/500 mm
Verschiebungsmethode:AT mit manuellem Modus (Elektro-Hydraulikproportionalsteuerung)
Verhältnis:identisch mit dem der WG180 -Übertragung
Anwendungen
Das hocheffiziente integrierte elektrische Hydraulikproportional-Kontrollsystem kann die Auswirkungen um über 20%reduzieren und die Arbeitseffizienz um über 15%erhöhen und somit die volle potenzielle Leistung der Übertragung erzielen. Die adaptive automatische Variation von All-Condition reduziert die Arbeitsstärke erheblich. Der automatisierte mechanische Getriebeweg bietet mehr Antriebsmodi. Und Multi-Data-Automatikwechsel-, Sicherheits- und Vordiagnosefunktionen sorgen für eine hervorragende Fahrzeugleistung.
Es wird auf der Grundlage des YB310-hydraulischen Getriebes entwickelt, das bei Max 6 Vorwärts- und 3 umgekehrte Geschwindigkeiten hat, und die Lock-up-Kupplung ist optional. Es ist für Baufahrzeuge wie Lader, Grader und Traktor usw. geeignet.
Hauptdaten
Max Motorleistung:310 kW
Maximale Motordrehzahl:2500R/min
Maximales Eingangsdrehmoment:2750n. M
Geschwindigkeiten:6 Vorwärts 3 umgekehrt, 4 vorwärts 3 umgekehrt oder 3 vorwärts 3 umgekehrt
Verschiebungsmethode:AMT (Elektrohydraulische proportionale Kontrolle)
Eingabetyp:Der Drehmomentwandler ist direkt an Schwungradgehäuse oder über Flansch- oder Universalgelenk verbunden.
Ausgangstyp:Flansch, Doppelausgänge
Drehmomentwandler:375 Konverter
PTO:Das Verhältnis für PTO1 beträgt 1: 1 (Drehrichtung gleich bei Motoren), für pto2 ist 1: 1 (Drehrichtung im Gegensatz zum Motor)
Anwendungen
AYB310 Automatikgetriebe für Motorklässler wird in Baufahrzeugen wie Lader, Grader und Traktor usw. verwendet.
DBA170 PowerShift -Getriebe mit Helical -Zahnrad -Getriebe, niedrigem Rauschen kann das importierte Bergbaugetriebe ersetzen.
Hauptdaten
Maximale Eingangsleistung:170 kW
Maximale Eingangsgeschwindigkeit:2600R/min
Maximales Ausgangsdrehmoment:1350n. M
Geschwindigkeiten:3 Vorwärts 3 umgekehrt
Vorwärtsgeschwindigkeiten:5. 019/3. 413/1. 379
Rückgeschwindigkeiten:5. 019/3. 413/1. 379
Mittelstrecke:470 mm
Verschiebungsmethode:elektrische Hydrauliksteuerung
Eingabetyp:Flansch
Ausgangstyp:Flansch, Doppelausgänge
Anwendungen
DBA170 PowerShift -Getriebe mit YJ305 -Drehmomentwandler wird mit Jumbo mit 52 Tonnen Felsbohrungen verwendet.

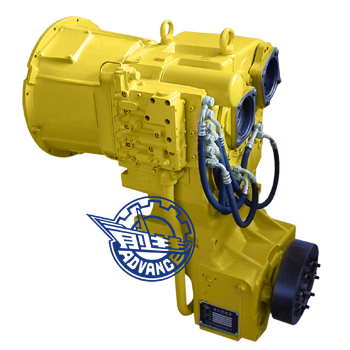

Die hydraulische Übertragung von WG180 basiert auf der von der ZF Company, Deutschland eingeführten Technologie. Es handelt sich um ein Multi-Geschwindigkeits-Hydraulikgetriebe mit Gegenwellen, besteht aus einem Drehmomentwandler und einem Stromverschiebungsgetriebe, einem elektrischen Mechanik-Hydraulik-Steuerelement. Geschwindigkeiten sind als 6 vorwärts 3 umgekehrt, 4 nach vorne 3 umgekehrt oder 3 vorwärts 3 umgekehrt, wobei sich ein entsprechender Schaltgriff befindet. Lock-up-Kupplung und Abschlepppumpe sind optional.
Hauptdaten
Max Motorleistung:190 kW
Maximale Motordrehzahl:2600R/min
MAX -Ausgangsdrehmoment der Turbinenwelle:1450n. M
Geschwindigkeiten:6 vorwärts 3 umgekehrt, 4 vorwärts 3 umgekehrt oder 3 vorwärts 3 umgekehrt
Verschiebungsmethode:elektrische oder mechanische Hydrauliksteuerung
Eingabetyp:Der Drehmomentwandler kann direkt an SAE1#, 2# (nur 305 und 320 Konverter), 3# (nur 305 Konverter) Schwungradgehäuse oder über Flansch- oder Universalgelenk angeschlossen werden.
Ausgangstyp:Flansch, Doppelausgänge 305, 320, 340 oder 350 Drehmomentwandler ist optional.
Vorder- und Hinterach -Ausgang. Die Freisetzungsmechanismus der Hinterachse ist optional.
Anwendungen
WG180 Hydraulisches Getriebegetriebe für Motorklässler wird in Baufahrzeugen wie Grader, Lader, Traktor, Schaber usw. häufig eingesetzt.
Die hydraulische Übertragung von WG181 basiert auf der von der ZF Company, Deutschland eingeführten Technologie. Es handelt sich um eine hydraulische Multi-Geschwindigkeits-Multi-Geschwindigkeits-Welle, besteht aus einem Drehmomentwandler und einem Stromverschiebungsgetriebe, elektrisch oder mechanischhydraulischer Kontrolle. Geschwindigkeiten sind als 6 vorwärts 3 umgekehrt, 4 nach vorne 3 umgekehrt oder 3 vorwärts 3 umgekehrt, wobei sich ein entsprechender Schaltgriff befindet. Lock-up-Kupplung ist optional.
Hauptdaten
Max Motorleistung:170 kW
Maximale Motordrehzahl:2600R/min
MAX -Ausgangsdrehmoment der Turbinenwelle:1350n. M
Geschwindigkeiten:6 vorwärts 3 umgekehrt, 4 vorwärts 3 umgekehrt oder 3 vorwärts 3 umgekehrt
Verschiebungsmethode:elektrische oder mechanische Hydrauliksteuerung
Eingabetyp:Der Drehmomentwandler kann direkt an SAE1#, 2# (nur 305 und 320 Konverter), 3# (nur 305 Konverter) Schwungradgehäuse oder über Flansch- oder Universalgelenk angeschlossen werden.
Ausgangstyp:Der Drehmomentwandler von Flansch 305, 320, 340 oder 350 ist optional.
Einzelausgang.
Anwendungen
WG180 Hydraulisches Getriebe wird in Baufahrzeugen wie Traktor, Gabelstapler usw. häufig eingesetzt.
Das YB160-Getriebe ist ein hydraulisches Getriebe mit fester Welle, das Geschwindigkeit und Drehmomentvariable als integraler, elektrisch hydraulischer, blockierender Funktion optional ist.
Hauptdaten
Maximale Eingangsleistung:160 kW
Maximale Eingangsgeschwindigkeit:2500R/min
Max Turbinenwelle Drehmoment:1100n. M
Geschwindigkeiten:6 Vorwärts 3 umgekehrt oder 4 vorwärts 3 umgekehrt oder 3 vorwärts 3 umgekehrt
Verschiebungsmethode:Elektrische Hydraulikkontrolle
Eingabetyp:Der Drehmomentwandler ist direkt an Schwungradgehäuse oder über Flansch verbunden
Ausgangstyp:Flansch, Doppelausgänge
Drehmomentwandler:Optional für 305, 320, 340 oder 350 Konverter
Eingangsausgangsmitte -Abstand:500 mm
Anwendungen
YB160 Hydraulisches Getriebe wird häufig in Baufahrzeugen wie Lader, Gabel -Lkw, Grader und Traktor usw. verwendet.
Das YB210-Getriebe ist ein hydraulisches Getriebe mit fester Welle, das Geschwindigkeit und Drehmomentvariable als integraler, elektrischhydraulisches, blockierender Funktion optional ist.
Hauptdaten
Maximale Eingangsleistung:210 kW
Maximale Eingangsgeschwindigkeit:2500R/min
Max Turbinenwelle Drehmoment:1650n. M
Geschwindigkeiten:6 Vorwärts 3 umgekehrt oder 4 vorwärts 3 umgekehrt oder 3 vorwärts 3 umgekehrt
Verschiebungsmethode:Elektrische Hydraulikkontrolle
Eingabetyp:Der Drehmomentwandler ist direkt an Schwungradgehäuse oder über Flansch verbunden
Ausgangstyp:Flansch, Doppelausgänge
Drehmomentwandler:Optional für 340 oder 350 Konverter
Eingangsausgangsmitte -Abstand:540 mm
Anwendungen
YB210 Hydraulisches Getriebe wird häufig in Baufahrzeugen wie Lader, Gabel -Lkw, Grader und Traktor usw. verwendet.
YD130 Hydraulikübertragung ist ein hydraulisches Multi-Geschwind-Getriebe mit fester Welle, das Geschwindigkeiten und Drehmomentvariable als integraler elektrischer mechanischer Hydraulik-gesteuertes Elektrik-Hydraulik-Variable kombiniert. Die Geschwindigkeiten sind 6 vorwärts 3 umgekehrt, 4 vorwärts 3 umgekehrt oder 3 vorwärts 3 umgekehrt über entsprechendem Schaltgriff. Die Blockierungsfunktion ist optional.
Hauptdaten
Max Motorleistung:130 kW
Maximale Motordrehzahl:2600R/min
MAX -Ausgangsdrehmoment der Turbinenwelle:1000n. M
Geschwindigkeiten:6 Vorwärts 3 umgekehrt, 4 vorwärts 3 umgekehrt oder 3 vorwärts 3 umgekehrt
Verschiebungsmethode:elektrische oder mechanische Hydrauliksteuerung
Eingabetyp:Der Drehmomentwandler kann direkt an SAE2#, 3# (nur 305 Konverter) angeschlossen werden, oder über Flansch- oder Universalgelenk verbunden.
Ausgangstyp:Flansch, Doppelausgänge 305 oder 320 Drehmomentwandler ist optional.
PTO:Das Verhältnis für PTO1 beträgt 1: 1 (Drehrichtung gleich bei Motoren), für pto2 ist 1: 1 (Drehrichtung im Gegensatz zum Motor)
Anwendungen
YD130 Hydraulisches Getriebe wird in Baufahrzeugen wie Grader, Lader, Traktor und Schaber usw. häufig eingesetzt.
YD131 Hydraulisches Getriebe ist ein Hydraulikgetriebe mit Multispeed-Multi-Geschwindigkeitswellen, der aus einem Drehmomentwandler und einem Stromverschiebungsgetriebe, elektrisch oder mechanisch-hydraulisch gesteuert wird. Die Geschwindigkeiten sind 6 vorwärts 3 umgekehrt, 4 vorwärts 3 umgekehrt oder 3 vorwärts 3 umgekehrt über entsprechendem Schaltgriff. Lock-up-Kupplung ist optional.
Hauptdaten
Max Motorleistung:130 kW
Maximale Motordrehzahl:2600R/min
MAX -Ausgangsdrehmoment der Turbinenwelle:1000n. M
Geschwindigkeiten:6 Vorwärts 3 umgekehrt, 4 vorwärts 3 umgekehrt oder 3 vorwärts 3 umgekehrt
Verschiebungsmethode:elektrische oder mechanische Hydraulikkontrolle
Eingabetyp:Der Drehmomentwandler kann direkt an SAE2#, 3# (nur 305 Konverter) angeschlossen werden, oder über Flansch- oder Universalgelenk verbunden.
Ausgangstyp:Flansch, Doppelausgänge 305 oder 320 Drehmomentwandler ist optional.
Anwendungen
YD131 Hydraulisches Getriebe wird in Baufahrzeugen wie Traktor, Drehbohrgerät und Gabelstapler usw. häufig eingesetzt.
| Hydraulikübertragung für Grader | |||
| Seriennummer | Produktmodell | Anwendungsspezifikationen | Bemerkung |
| 1 | YD130 | PY160 | 6 vorne und 3 umgekehrt, elektrohydraulische Verschiebung |
| 2 | YB160 | PY180 | 6 vorne und 3 umgekehrt, elektrohydraulische Verschiebung |
| 3 | WG180 | PY180/190 | 6 vorne und 3 umgekehrt, elektrohydraulische Verschiebung |
| 4 | AWG180 | PY180/190 | 6 vorne und 3 umgekehrt, manuell und automatisch |
| 5 | YB210 | PY240 | 6 vorne und 3 umgekehrt, elektrohydraulische Verschiebung |
| 6 | YB310 | PY300 | 6 vorne und 3 umgekehrt, elektrohydraulische Verschiebung |
